中心孔磨床 CHG系列
Center Hole Grinding Machine Series
~辅助高精度外圆磨削加工~
中心孔磨床
CHG系列

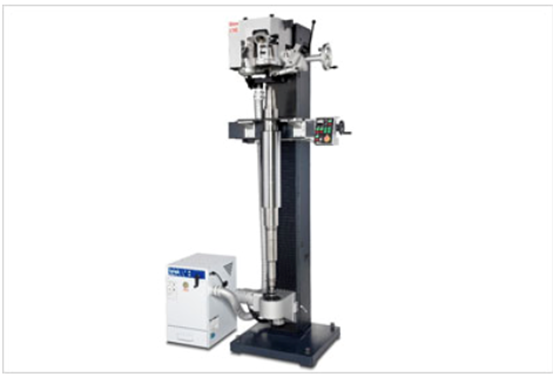

※本机照片中包含部分选配项
产品系列
CHG600P·CHG1000P·CHG1200P·CHG1500P
产品理念
帮助提高高精度外圆磨削加工，提高中心孔真圆度。
产品特点
l 就精密加工来说以中心和中心孔相匹配的基准对于保证真圆度是十分重要的。在中心孔的真圆度不好的情况下进行加工，工件的中心位置随着旋转一定会发生变化，从而无法进行精密加工。
l 砂轮轴变频器（max,40,000/min）标准
l 砂轮的成形角度范围从0°到180°，相比以往的型号大幅度扩大。
l 利用高精度砂轮进行旋转，即使工件不旋转也可以进行加工，节省劳力和时间。
规格
CHG系列标准规格
※中心孔磨床CHG系列为技研（株）所制造
规格项目 | 单位 | 600P | 1000P | 1200P | 1500P |
可磨削的孔直径 | mm | Φ4.25~Φ70 | |||
可磨削的孔角度 | deg | 45~120 | |||
工件的长度 | mm | 90~600 | 140~1000 | 140~1200 | 197~1500 |
工件的直径 | mm | Φ3~Φ150 | Φ3~Φ200 | ||
砂轮尺寸 | mm | 搭载Φ6，maxΦ50 | |||
砂轮轴马达 | Kw/p | 0.4/2 | |||
机床重量 | kg | 380 | 410 | 470 | 750 |
规格
规格项目 | 单位 | IGM2TNCⅢ |
磨削内径 | mm | Φ30~200 |
磨削行程 | mm | 200 |
卡盘护罩内的振动 | mm | Φ350 |
砂轮主轴电机 | kW/P | 2.2/2 |
机床质量 | kg | 5400 |
规格
规格项目 | 单位 | IGM2TNCⅢ |
磨削内径 | mm | Φ30~200 |
磨削行程 | mm | 200 |
卡盘护罩内的振动 | mm | Φ350 |
砂轮主轴电机 | kW/P | 2.2/2 |
机床质量 | kg | 5400 |
※ IGM2TNC-3的IGM2TNC-4规格如有需要需另外详谈
