CNC龙门平面磨床PSG-CHLi系列
Double Column Type CNC Surface Grinding Machine Series
~对应大型高精度工件的全自动加工及在线测量~

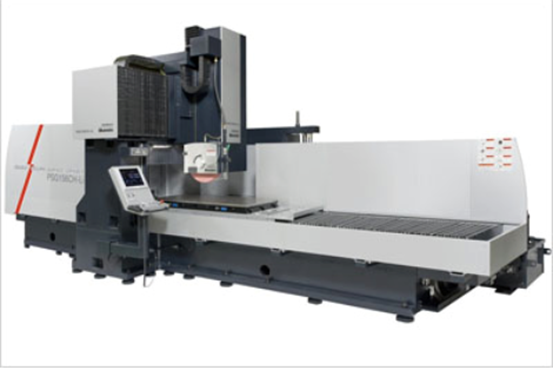

CNC龙门平面磨床
PSG156CHLi
※本机照片中包含部分选配项
产品系列
PSG156CHLi·PSG158CHLi·PSG206CHLi·PSG208CHLi
产品理念
工作台左右为直线电机驱动并采用精密可变静压式导轨系统，用来对应高速磨削·曲面磨削·准确定位进行在线测量的龙门平面磨床。
产品特点
l 由于工作台左右为直线电机驱动并且导轨系统采用可变静压式导轨，使工作台速度保持稳定，最低从40m/min开始，并可自由控制2轴，所以可对应曲面加工·多位置加工·自由轮廓加工·测量/补正加工等丰富的加工模式。（含选配）
l 超精密可变静压式导轨系统将导轨面油膜的变化控制在最小的范围之内，可以有效的控制油的流量。相比以往的油压导轨面油膜的厚度变化控制在1/7以下。并且液压油的使用量为以往的1/4以下，对提高精度及温控管理的节能效果做出巨大贡献。
l 通过调整设备放置环境，可对应超精密磨削及镜面精磨削加工。

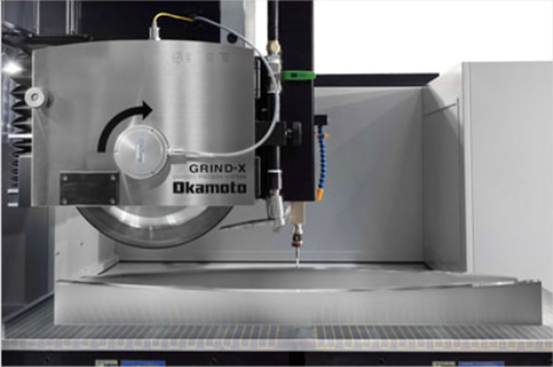

曲面磨削工件的在线测量
规格
PSG-CHLi系列标准规格
项目 | 单位 | 156 | 158 | 206 | 208 |
工作台尺寸（长×宽） | mm | 1550x650 | 1550x850 | 2050x650 | 2050x850 |
工作台最大承重（含磁台重量） | mm | 2500（600） | 2500（800） | 3200（800） | 3200（1180） |
砂轮尺寸（外径×宽×内径） | mm | Φ510x50xΦ127（可装配100宽） | |||
砂轮轴马达 | kW/P | 15/4 | |||
机床质量 | kg | 16000 | 17600 | ||
加工工件【自由曲面】

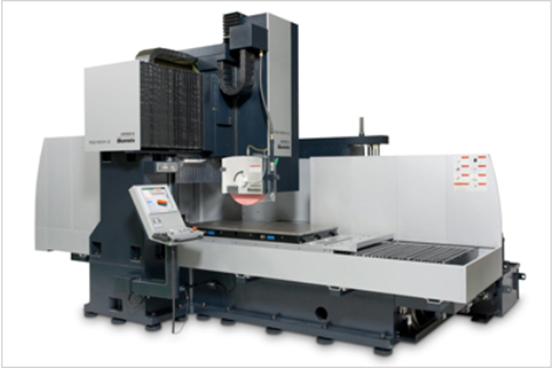

NC龙门平面磨床 PSG-CH-iQ系列
Double Column Type CNC Surface Grinding Machine Series
~对应高精度·高效率加工要求的高刚性龙门平面磨床~
NC龙门平面磨床
PSG158CH-iQ
※本机照片中包含部分选配项
产品系列
PSG158CH-iQ·PSG208CH-iQ·PSG308CH-iQ·PSG408CH-iQ
产品理念
适用于车用大型模具及液晶部件的高精度·高效率加工要求，对应模具加工行业高效率·短交期要求的龙门型平面磨床。
产品特点
l 继承了长期畅销的立柱型平面磨床PSG208DXNC的占地面积和工装容易的特点，使用宽度为100mm的砂轮，最大可加工前后宽幅为1000mm的工件。
l 全球通用标准化的简便文字式软件，可在观察画面上的图标同时进行触屏数据输入操作，操作简便。
l CH-iQ系列首次在平面磨床上搭载自动数据创建机能。输入总磨削量和经磨削量后，只需要再输入砂轮的粒度便可根据磨削加工理论和加工经验自动生成最合适的磨削及修砂条件。
l 采用粗修砂为砂轮上部修砂，精加工使用台上修砂装置的组合方式缩短修砂时间。并且缩短切入磨削方式的自动循环时间。
l 相比采用砂轮上部修整器，台上修砂的粗·精加工的组合方式更加缩短加工时间。
规格
PSG-CH-iQ系列标准规格
项目 | 单位 | 158 | 208 | 308 | 408 |
工作台尺寸（长×宽） | mm | 2050x850 | 2550x850 | 3550x850 | 4550x850 |
工作台最大承重（含磁台重量） | mm | 2500（800） | 3200（1180） | 4800（1770） | 7160（2360） |
砂轮尺寸（外径×宽×内径） | mm | Φ510x50xΦ127（可装配100宽） | |||
砂轮轴马达 | kW/P | 15/4 | |||
机床质量 | kg | 15500 | 17000 | 20000 | 25000 |
加工工件【高效率】

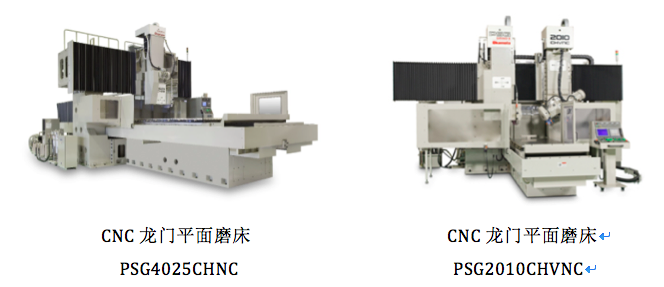

CNC龙门平面磨床 PSG-CHNC，CHVNC系列
Double Column Type CNC Surface Grinding Machine Series
~紧凑型的高刚性龙门平面磨床~
※本机照片中包含部分选配项
产品系列
PSG2010CHNC·PSG3010CHNC·PSG2015CHNC·PSG3015CHNC
PSG4015CHNC·PSG3020CHNC·PSG4020CHNC
复合加工机系列
旋转轴规格机 PSG-CVNC(V：垂直)
2头轴规格机 PSG-CHVNC（HV:水平&垂直）
产品理念
满足平面磨床必要条件的床型磨床系列。
产品特点
l 通常情况下当横梁的精度发生变化后需要拆下横梁或者通过数控补正进行调整，但我司自主独立开发的特殊横梁构造（拥有专利），无需拆卸横梁和数控补正便可进行调整恢复精度。
l CHNC系列和复合加工机系列，为【无需大型床型的龙门磨床】，根据用户的具体要求生产制造的紧凑型工作母机系列。
l 对于表面粗糙度要求很高的工件和喷涂设备用的喷嘴等液晶相关部件，在磨削加工后有时还需要进行抛光操作。我司也拥有对于游离态磨料加工的机床，可对应客户的要求提供合适的加工方案。
规格
PSG-CHNC系列标准规格
※由于PSG-CHVNC系列根据加工内容机床配置不同，详细配置要求请与各事务所的营业负责人进行详谈。
项目 | 单位 | 2010CHNC | 3010CHNC | 2015CHNC | 3015CHNC | 4015CHNC | 3020CHNC | 4020CHNC |
工作台尺寸（长×宽） | mm | 2050x1050 | 3050x1050 | 2050x1550 | 3050x2050 | 4050x1550 | 3050x2050 | 4050x2050 |
工件最大加工高度 | mm | 700 | ||||||
砂轮尺寸（外径×宽×内径） | mm | Φ510/610(OP)x100xΦ203.2 | Φ610x100xΦ203.2 | |||||
砂轮轴马达 | kW/P | 15/22(OP) | ||||||
机床质量 | kg | 18500 | 21000 | 21500 | 24500 | 28000 | 35000 | 40000 |

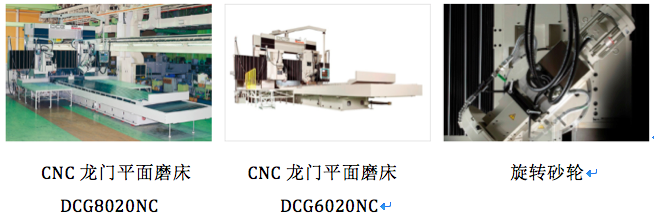

CNC龙门平面磨床 DCG-NC系列
Double Column Type CNC Surface Grinding Machine Series
~动梁式龙门平面磨床~
※本机照片中包含部分选配项
产品系列
DCG4015NC·DCG6015NC·DCG8015NC·DCG10015NC·DCG4020NC
DCG6020NC·DCG8020NC·DCG10020NC
产品理念
针对工作机械复合导轨面最适合的龙门磨床。
产品特点
l 为了实现工作台全尺寸的高精度加工并维持直线度，在横梁上装备我司自主独立开发的特殊构造。在机床组装完成后，对横梁直线度的调整十分的困难。利用我司的横梁结构，即使机床在交付使用多年以后，也无需拆下横梁便可进行调整恢复精度。
l 选配部件可对应需要中凸加工，中凹加工的曲面磨削，缩短了工装时间。
规格
DCG-NC系列标准规格
项目 | 单位 | 4015NC | 6015NC | 8015NC | 10015NC | 4020NC | 6020NC | 8020NC | 10020NC |
工作台尺寸（长×宽） | mm | 4050x1500 | 6050x1500 | 8050x1500 | 10050x1500 | 4050x2000 | 6050x2000 | 8050x2000 | 10050x2000 |
工件最大加工高度 | mm | 1500 | 1500，1800（OP） | ||||||
横轴砂轮尺寸（外径×宽×内径） | mm | Φ610x150xΦ304.8 | |||||||
旋转轴砂轮尺寸（外径×宽×内径） | Φ510x50xΦ127，Φ610x50xΦ250(OP) | ||||||||
横轴砂轮轴马达 | kW/P | 15/22(OP) | |||||||
旋转轴砂轮轴马达 | 7.5（OP） | ||||||||
机床质量 | kg | 74000 | 80000 | 88000 | 105000 | 79000 | 85000 | 95000 | 115000 |
CNC超精密高刚性龙门型平面磨床 UDG10035NC
Double Column Type CNC Surface Grinding Machine Series

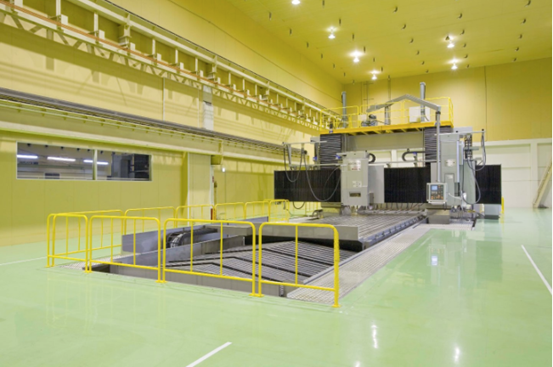

~世界最大的龙门磨床~
CNC超精密高刚性龙门型平面磨床
UDG10035NC
※本机照片中包含部分选配项
产品系列
UDG10035NC
产品理念
保证大型工作机床精度的工作母机制造磨床。
产品特点10m
l 达到砂轮平面加工的最高精度平面度30nm/㎡，我司加工范围长达10m，宽3.5m（可达4m），采用全静压导轨方式，是世界上最大的床型加工磨床。
l 工作台左右导轨面，横梁采用我司自主独立研发的可变静压式导轨系统。使用该方式可灵活的根据负载控制油的流量，将导轨面的油膜变化控制在最小的范围之内，使整个工作台面保持一定的高度差。
l 基准面的直线度精度可达左右方向0.5μm/m,前后方向0.5μm/m。
规格
规格项目 |
单位 | OGM-NCⅢ系列 | |||
普通型 | 通用型 | ||||
225 | 250 | 225 | 250 | ||
最大加工径 | mm | 200 | |||
砂轮尺寸（外径x宽x内径） | mm | Φ355x38xΦ127 | Φ305x25xΦ127 | ||
砂轮台旋回角度 | deg. | 非旋回式 | ±30 | ||
主轴台旋回角度 | deg. | 30~-90 | |||
砂轮轴电机 | kW | 3.7 | |||
机床本体重量 | kg | 3000 | 3400 | 3000 | 3400 |
规格项目 |
单位 | OGM-NCⅢ系列 | ||||||||
普通型 | 通用型 | |||||||||
330 | 350 | 390 | 3150 | 330 | 350 | 390 | 3150 | |||
最大加工径 | mm | 300 | ||||||||
砂轮尺寸（外径x宽x内径） | mm | Φ405x50xΦ127 | Φ355x38xΦ127 | |||||||
砂轮台旋回角度 | deg. | 非旋回式 | ±30 | |||||||
主轴台旋回角度 | deg. | 非旋回式 | 30~-90 | |||||||
砂轮轴电机 | kW | 5.5 | ||||||||
机床本体质量 | kg | 4000 | 4800 | 5200 | 6200 | 4000 | 4800 | 5200 | 6200 | |
规格
规格项目 |
单位 | OGM-NCⅢ系列 | |||
普通型 | 通用型 | ||||
225 | 250 | 225 | 250 | ||
最大加工径 | mm | 200 | |||
砂轮尺寸（外径x宽x内径） | mm | Φ355x38xΦ127 | Φ305x25xΦ127 | ||
砂轮台旋回角度 | deg. | 非旋回式 | ±30 | ||
主轴台旋回角度 | deg. | 30~-90 | |||
砂轮轴电机 | kW | 3.7 | |||
机床本体重量 | kg | 3000 | 3400 | 3000 | 3400 |
规格项目 |
单位 | OGM-NCⅢ系列 | ||||||||
普通型 | 通用型 | |||||||||
330 | 350 | 390 | 3150 | 330 | 350 | 390 | 3150 | |||
最大加工径 | mm | 300 | ||||||||
砂轮尺寸（外径x宽x内径） | mm | Φ405x50xΦ127 | Φ355x38xΦ127 | |||||||
砂轮台旋回角度 | deg. | 非旋回式 | ±30 | |||||||
主轴台旋回角度 | deg. | 非旋回式 | 30~-90 | |||||||
砂轮轴电机 | kW | 5.5 | ||||||||
机床本体质量 | kg | 4000 | 4800 | 5200 | 6200 | 4000 | 4800 | 5200 | 6200 | |
