高精度成形磨床 HPG500

High Precision Form Grinding Machine Series

~实现业界最高精度的新机型~

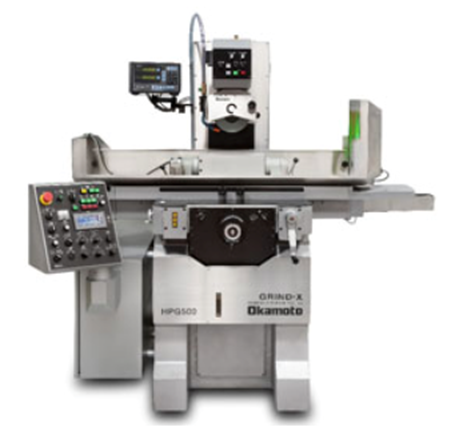

高精度成形磨床

HPG500

※本机写真中包含部分

产品系列

HPG500

产品理念

以追求上下精度,位置确定精度为目的开发的无需废油处理的环保型成形磨床

产品特点

l   上下前后进给量最小可设定为0.1μm,左右前后采用V-V导轨面,并采用高精度工艺铲刮导轨保证更高的精度。

l   砂轮轴的刚性是以往机床的1.45倍。机型整体框架加大,增强前后稳定性,高刚性规格。

l   采用低油压构造,排除了发热变形的最主要原因。无需处理废油,CO2的消除效果为199.2kg。

l   上下前后配标准数显光栅尺,以往机型选配件中的2.2KW砂轮轴变频器在此机型中为标配。

规格

HPG500标准规格

规格项目

单位

HPG500

工作台作业面大小(长X宽)

mm

500x150

工作台上面到砂轮下面距离

mm

390

砂轮尺寸(外径X宽X内径)

mm

Φ180x6~32xΦ31.75

砂轮轴马达

Kw/p

2.2/2

机床重量

kg

1600



精密成形磨床 MM415

Precision Form Grinding Machine Series

~手动成形,平面磨削的新领域~

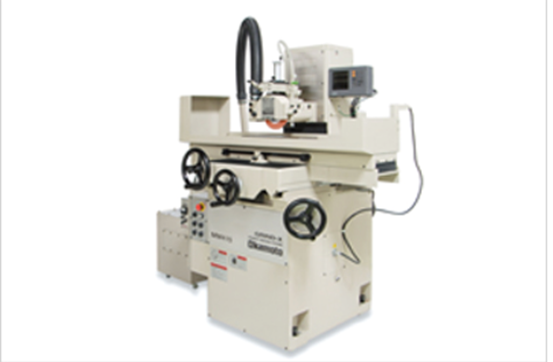

精密成形磨床

MM415

※本机写真中包含部分







产品系列

MM415·MM420

产品理念

将受欢迎的用于加工模具零件的MM350成形磨床的加工范围扩大,再次亮相

产品特点

l   采用传统的技术并经长期考验而产出感性化的精度。为了使用MM415MM420进行更好的手动磨削,备有多种配套设备进行售卖。

l   具备手动磨削必须使用的轻快型手轮,高刚性规格搭载标准的1.5kw的砂轮轴电机,从模具的高效率加工到微细成形加工均可。

规格

MM415·MM420标准规格

规格项目

单位

MM415

MM420

工作台作业面大小(长X宽)

mm

480x150

     480x200

工作台上面到砂轮下面距离

mm

370

砂轮尺寸(外径X宽X内径)

mm

Φ180~205x6~25xΦ31.75

砂轮轴马达

Kw/p

1.5/2

机床重量

kg

940

960



配套配件

MM415·MM420备有不同配套的配件销售。

详细的内容请和附近的冈本事务所进行咨询。

配套内容:

    上下进给装置

    砂轮上部修整器

    吸尘注水装置附带磁性分离器

    上下·前后光栅数显

    电磁台 450x150mm

    脱磁控制器磁力调整式

    防水护罩



精密成形磨床 PFG450DX系列

Precision Form Grinding Machine Series

~采用独立自主的控制系统,使成形磨床的自动循环称为可能~

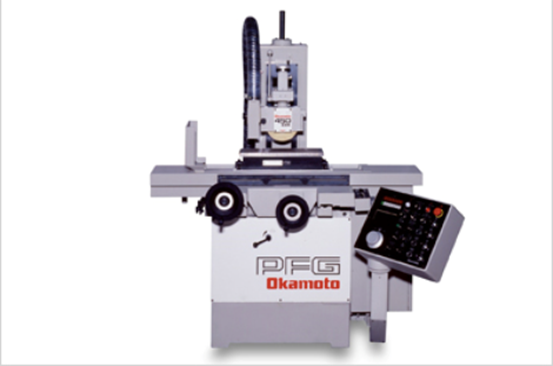

精密成形磨床

PFG450DXA

※本机写真中包含部分

产品系列

PFG450DXA·PFG450DXB·PFG450DXC

产品理念

模具或夹具等小型工件的微细加工或复杂形状工件的成形加工的成形磨床。

产品特点

l   根据不同用途本机型备有3中规格

PFG450DXA→左右·前后·上下自动

PFG450DXB→左右·前后自动

PFG450DXC→左右自动

l   PFG450DXA为全自动机型配件可能会有所不同。【粗磨】→【精磨】→无火花磨削(0~5回)→工作台右端停止可进行自动循环







规格

PFG450DX系列标准规格

规格项目

单位

PFG450DXA

PFG450DXB

PFG450DXC

工作台作业面大小(长X宽)

mm

510x150

工作台上面到砂轮下面距离

mm

310

砂轮尺寸(外径X宽X内径)

mm

Φ180x6~25xΦ31.75

砂轮轴马达

Kw/p

0.75/2

机床重量

kg

1200

1100

1000



精密成形磨床 PFG500系列

Precision Form Grinding Machine Series

~PFG500长期畅销,高刚性立柱结构,防尘对策升级~

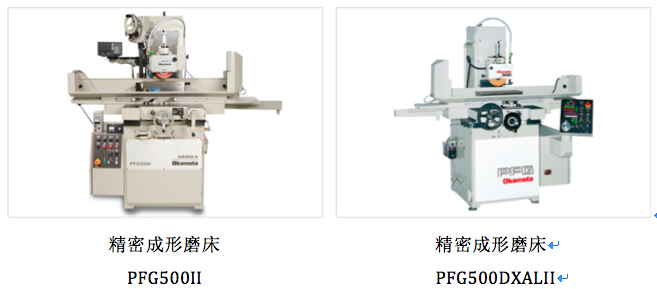

屏幕快照 2017-01-22 17.39.58.png

※本机写真中包含部分

产品系列

PFG500II系列

PFG500PII·PFG500AII·PFG500CII

PFG500DXII系列

PFG500DXPII·PFG500DXAII·PFG500DXCII·PFG500DXSII

产品理念

可选择自动磨削循环模式,高刚性成形磨床。

产品特点

l   机床构造采用宽幅砂轮轴和超精密的滚珠式轴承,拥有出众的刚性,可将发热量控制到最小范围内。是作为前后方向准确控制位置的成形磨床最合适的构造。

l   全手动类型(普通类/DXII类),左右自动(C类),上下左右自动(P类),全自动等(P类),全自动高速行程等(S类),可根据客户的具体加工要求进行选择。

l   全自动类型可进行【粗磨】→【精磨】→【无火花磨削】的自动循环,上下最小进给量可从0.1μm开始设定。在精密磨削加工领域表现出色。

规格

规格项目

单位

PFG500II

PFG500DXII

自动类型

-

手动

工作台作业面大小(长X宽)

mm

600x140

工作台上面到砂轮下面距离

mm

310

300

砂轮尺寸(外径X宽X内径)

mm

Φ180x6~32xΦ31.75

砂轮轴马达

Kw/p

1.5/2

机床重量

kg

1050



规格项目

单位

PFG500PII

PFG500DXPII

PFG500CII

PFG500DXCII

自动类型

-

上下·左右

左右

工作台作业面大小(长X宽)

mm

600x140

工作台上面到砂轮下面距离

mm

300

砂轮尺寸(外径X宽X内径)

mm

Φ180x6~32xΦ31.75

砂轮轴马达

Kw/p

1.5/2

机床重量

kg

1150

1100



规格项目

单位

PFG500AII

PFG500DXAII

自动类型

-

全自动

工作台作业面大小(长X宽)

mm

600x140

工作台上面到砂轮下面距离

mm

300

砂轮尺寸(外径X宽X内径)

mm

Φ180x6~32xΦ31.75

砂轮轴马达

Kw/p

1.5/2

机床重量

kg

1200





规格项目

单位

PFG500DXSII

自动类型

-

手动

工作台作业面大小(长X宽)

mm

600x140

工作台上面到砂轮下面距离

mm

300

砂轮尺寸(外径X宽X内径)

mm

Φ180x6~32xΦ31.75

砂轮轴马达

Kw/p

1.5/2

机床重量

kg

1250






关于PSG-CA3系列产品的规格,由于根据不同的工件机型不同请与最近的销售据点进行咨询。
