产品中心

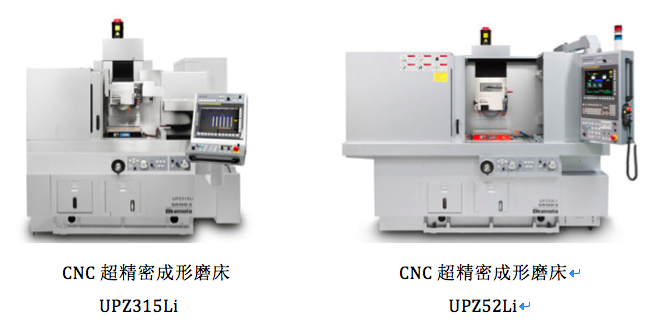

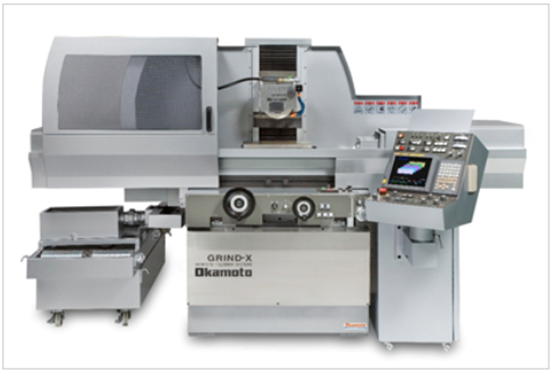

CNC超精密成形磨床 UPZ-Li系列

CNC Ultra Precision Form Grinding Machine Series

~搭载直线电机,追求高速化,操作容易~

屏幕快照 2017-01-22 17.45.45.png

                 ※本机照片中包含部分项          ※本机照片中包含部分

产品系列

UPZ315Li·UPZ52Li

产品理念

工作台采用直线电机驱动,高机能,高刚性,高速的成形磨削。

产品特点

l   工作台采用直线电机驱动,可【通过高速反向移动进行微细成形磨削】

l   可进行适合多品种少量加工的多位置磨削。

l   具有【1μm以内的反转精度】等的优点。可正确的进行定位,并搭载CCD摄像头,探头等进行在线测量。

l   低悬垂T型一体框架构造,热变量少,3轴闭环控制性能更优越。

l   操作程序采用独立自主开发的软件。砂轮成形磨削·多位置磨削·轮廓磨削。

l   可对应垂直下刀等多种磨削方式。

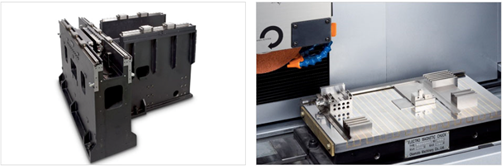

          T型一体框架构造多位置磨削

规格

UPZ-Li系列标准规格

规格项目

单位

UPZ315Li

UPZ52Li

工作台作业面大小(长x宽)

mm

450x170

550x220

工作台上面到砂轮下面的距离

mm

12.5~395

12.5~395

砂轮尺寸(外径xx内径)

mm

Φ205x13xΦ31.75

砂轮轴马达

Kw/p

3.7

3.7

机床重量

kg

4000

4500

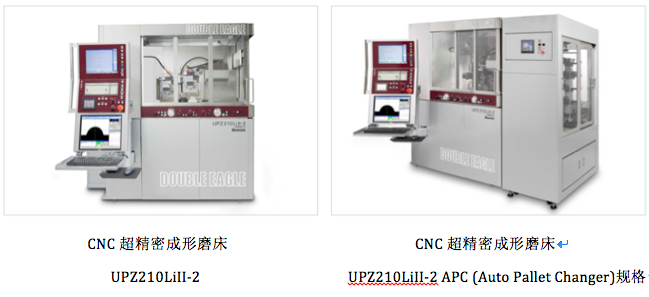

CNC超精密成形磨床 UPZ210LiII-2

CNC Ultra Precision Micro Profile Grinding Machine Series

~搭载2轴并直线电机驱动的超精密成形磨床~

屏幕快照 2017-01-22 17.46.29.png

※本机照片中包含部分

产品系列

UPZ210LiII-2

产品理念

从粗加工到精加工无需更换砂轮,终极版微细成形磨床。

产品特点

l   由于在ATC上工件很难进行摆动,而且必须要保持平衡,设置基准,并不适合微细的成形磨削。所以通常需要装载2轴进行对应。

l   利用斜头可进行两侧面加工。分别使用粗加工砂轮和精加工砂轮,可对应尖角及R形的磨削加工。

l   可对应APC。利用CCD摄像头进行画面处理,可记录从初始基准位置到加工位置,可避免在托盘交换时所产生的误差。

l   读取CAD数据→微细加工→CCD摄像头自动测量→公差磨削→工件自动交换的一套循环动作使微细磨削数值化·自动化。

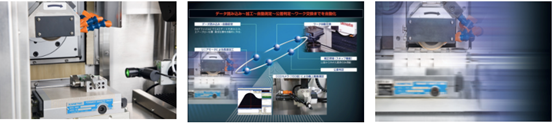

(利用CCD摄像头进行反射)(数据读取→加工→自动测量→交叉判定→工件交换)(直线电机驱动告速反转)

规格

UPZ210LiII-2标准规格

规格项目

单位

UPZ210LiII-2

工作台作业面大小(长x宽)

mm

200x105

工作台上面到砂轮下面的距离

mm

500x120

砂轮尺寸(外径xx内径)

mm

Φ205x13xΦ31.75

砂轮轴马达

Kw/p

1.5

机床重量

kg

4600



CNC超精密成形磨床 UPZ210LiII

CNC Ultra Precision Micro Profile Grinding Machine Series

~采用3轴直线电机驱动,提高精度稳定性的微细成形磨床~

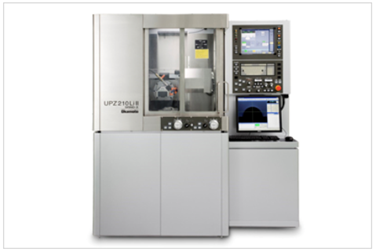

                                                                                                      CNC超精密成形磨床

                                                                                                              UPZ210LiII

                                    ※本机照片中包含部分



产品系列

UPZ210LiII

产品理念

直线电机驱动的高效率微细成形磨床。

产品特点

l   为了模具的微细加工而开发的超精密微细成形磨床UPZ210LiII。本机在连接器等微细成形模具的加工领域评价良好,作为UPZ210Li的升级版机型进行开发,性能和操作性均有进一步的提升。

l   本机不只左右驱动,包括上下·前后的三轴均为直线电机驱动,各轴的精度稳定性均有提高。并且可在加工前进行CAD数据输入,输入方式更加方便简化。

且搭载3维形状工件加工功能,可对应特殊形状的工件加工。

l   仅需选择加工初始位置及加工结束位置便可生成G编码程序,无需像光学曲线磨床那样设置轨迹。

l   标准设置了粗磨削加工的垂直下刀·连续下刀的程序,缩短了加工时间。

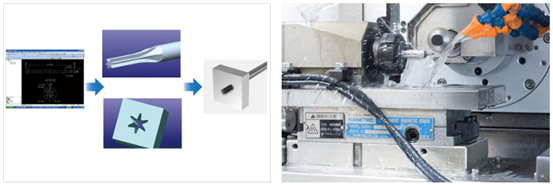

共享火花放电机的模具加工的CAD数据,在UPZ210LiII上的冲子加工实例。↓

应用实例分度加工

规格

UPZ210LiII标准规格

规格项目

单位

UPZ210LiII

工作台作业面大小(长x宽)

mm

200x110

工作台上面到砂轮下面的距离

mm

270x120

砂轮轴马达

Kw/p

1.8

机床重量

kg

6000

CNC超精密成形磨床 UPZ525NCII

CNC Precision Form Grinding Machine Series

~凹槽·多阶段·轮廓高精度控制~

CNC超精密成形磨床

UPZ525NCII

※本机照片中包含部分

产品系列

UPZ525NCII

产品理念

我社独立自主开发的贴附式立柱结构,可对应高精度的成型磨削加工。

产品特点

l   与行业内的磨床不同,采用我社独立自主开发的贴附式立柱结构。确保上下形成的长导轨及GH的高静刚性,可进行各种平面磨削,成形磨削和镜面磨削加工。

l   上下磨削最高可达317.5mm(磁台高80mm的情况)。不仅可进行嵌块等电子部件的模具两侧加工,边侧加工,还可进行直立加工和高精度6面加工。

l   标准的3方向修砂装置。可根据加工形状选择修砂方式,多种修砂和磨削的复合循环模式也可简单操作。

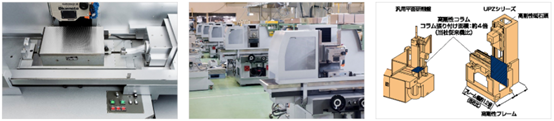

UPZ525NCII磁台部分UPZ525NCII生产线贴附式立柱构造

规格

UPZ525NCII标准规格

规格项目

单位

UPZ525NCII

工作台作业面大小(长x宽)

mm

550x250

工作台上面到砂轮下面的距离

mm

60~397.5

砂轮轴马达

Kw/p

3.7/2

机床重量

kg

3500

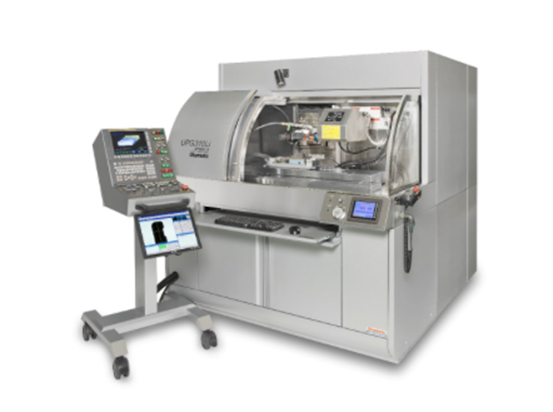

CNC超精密成形磨床 UPZ310Li

CNC Precision Form Grinding Machine Series

~微细成形磨床的最高峰~



产品系列

UPZ310Li

产品理念

为新时代模具部件的轮廓磨削而开发。

产品特点

l   左右驱动采用直线电机。20mm的行程上每分钟500高速反转,大幅度缩短加工时间。

l   机上画面系统添加自动补正功能,微细成形的磨削加工以简图的方式显示。

l   左右导轨面采用可变静压式导轨系统。根据负重可灵活的控制流量将油膜的变化控制在最小的范围之内,可使导轨面整体空隙保持一致。并且工作台的上浮量可控制的均匀且微小,可以得到更好的表面粗糙度。

规格

UPG系列的工件·根据使用目的不同配置会发生变化。

具体的要求请和附近的事务所进行商讨。






很抱歉,暂时无法提供此产品参数,请致电工作人员查询! 电话:138 1881 1566
